‌晶圆背面减薄是半导体器件制造中的一项关键工艺，主要目的是降低封装贴装高度、减小芯片封装体积、改善芯片的热扩散效率、电气性能、机械性能及减小划片的加工量‌。以下是关于晶圆背面减薄的详细解释：

‌减薄的目的‌：

在后道制程阶段，晶圆（正面已布好电路的硅片）需要进行背面减薄加工，以适应后续划片、压焊和封装的要求。

减薄后的晶圆有利于热量从衬底导出，显著提高散热效率。

减小芯片封装体积，满足微电子产品轻薄短小的发展趋势。

减少芯片内部应力，避免芯片因热量升高而产生的破裂风险。

提高电气性能，晶圆厚度越薄，背面镀金使地平面越近，器件高频性能越好‌。

‌减薄的工艺步骤‌：

晶圆减薄通常包括选取合适的晶圆、进行背面研磨等步骤。

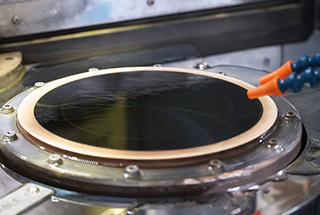

背面研磨过程中，会利用砂轮与晶圆之间的物理摩擦作用，去除晶圆背面的多余材料。这一过程可能分为粗磨和精磨两个阶段，以达到预定的厚度和表面粗糙度要求‌。

‌减薄的常见手段‌：

‌机械研磨法‌：利用砂轮与晶圆之间的物理摩擦作用进行减薄，高效且适合大批量生产，但可能引入机械应力和表面损伤‌。

‌化学机械平面化（CMP）‌：结合化学腐蚀和机械磨削的双重作用，实现高度平面化，适用于对表面质量要求极高的集成电路制造。然而，CMP工艺相对复杂，成本较高‌。

‌湿法蚀刻法‌：利用液体化学药品或蚀刻剂去除晶圆材料，但蚀刻深度和剖面难以控制，且减薄后表面可能粗糙‌。

‌减薄的极限与挑战‌：

晶圆减薄的极限厚度与晶圆的材质和尺寸有密切关系。较大的晶圆在减薄过程中更容易破裂，因此减薄更困难。

不同材质的晶圆（如Si, GaAs, GaN等）具有不同的减薄极限厚度。例如，硅材质的晶圆可以将12寸硅片减薄到约50um‌。

晶圆背面减薄是半导体制造中的关键步骤之一，对于提高芯片的性能、可靠性和封装效率具有重要意义。在实际生产过程中，需要根据晶圆的材质、尺寸以及后续应用需求选择合适的减薄方法和工艺参数‌。
