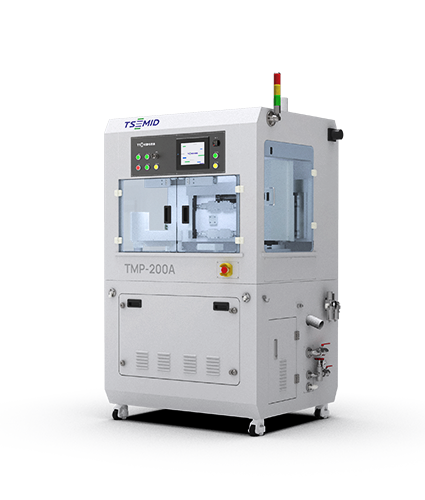

化学机械抛光机（Chemical-Mechanical Polishing，简称CMP）作为一种先进的表面处理技术，自20世纪80年代中期被IBM公司引入集成电路制造工业以来，便以其独特的优势在半导体制造、光学器件加工及精密机械部件制造等领域展现出了巨大的应用潜力和发展前景。CMP技术不仅极大地提升了加工精度和表面质量，还推动了相关产业的快速发展，成为现代高科技制造领域不可或缺的重要工具。

CMP技术结合了化学腐蚀与机械磨削的双重作用，通过精密控制工艺参数，实现了对工件表面的高精度平坦化处理。这一技术的核心在于抛光液的配制及其与工件表面的相互作用。抛光液通常由超细磨粒、化学腐蚀剂、分散剂、稳定剂等多种成分组成，这些成分的选择和配比直接影响抛光效果。纳米级磨料粒子，如CeO2，能够在机械力的作用下对工件表面进行微量的材料去除，而化学腐蚀剂则通过与工件表面发生化学反应，形成一层易于去除的软化层，从而加速抛光过程。

在抛光过程中，工件被置于抛光机上，与抛光垫及抛光液之间形成稳定的接触和相对运动。抛光垫通常采用具有弹性的材料制成，以确保抛光过程的均匀性和稳定性。抛光机通过调整合适的下压力和旋转速度，使抛光液中的磨粒和化学腐蚀剂在工件表面产生有效的摩擦和腐蚀作用，从而实现材料的去除和表面修饰。这一过程中，化学腐蚀降低了材料的硬度和强度，使得机械磨削更加容易进行；而机械磨削则不断去除表面材料，暴露出新的表面供化学腐蚀剂继续作用。两者相辅相成，既提高了加工效率，又保证了加工质量。

CMP技术能够实现纳米级甚至原子级的表面平整度，使得加工出的表面质量达到了前所未有的高度。这种高精度的表面处理技术对于半导体制造尤为重要，因为微小的表面缺陷都可能导致芯片性能的下降或失效。在集成电路制造中，CMP技术被广泛应用于晶圆表面的平坦化处理，以确保后续工艺如光刻、蚀刻和沉积等能够顺利进行，从而提高芯片的成品率和可靠性。CMP技术通过其卓越的平坦化能力，确保了集成电路制造过程中各层膜结构表面的高度一致性，为多层布线结构的高精度构建奠定了坚实基础。随着摩尔定律的不断推进，集成电路的特征尺寸持续缩小，对表面平整度的要求也日益严苛。CMP技术不断进化，从传统的二氧化硅抛光扩展到对铜、钨等金属互连层的抛光，乃至对三维结构如FinFET和3D NAND存储器的复杂表面进行处理。

为了满足这些先进制程的需求，CMP工艺和设备不断创新，如引入先进的终点检测（End Point Detection, EPD）技术，能够实时监测抛光过程，精确控制抛光时间，避免过度抛光或抛光不足，进一步提升了加工精度和效率。此外，环保型抛光液的开发也成为趋势，旨在减少有害物质的排放，符合可持续发展的要求。

CMP技术的持续进步，不仅推动了半导体制造技术的飞跃，也为光学元件、磁性记录介质、MEMS（微机电系统）等高科技领域带来了革命性的变化。在这些领域，CMP技术同样扮演着提升产品性能、降低成本、加速技术迭代的关键角色。展望未来，随着材料科学、纳米技术和智能制造的不断融合，CMP技术将开启更多前所未有的应用可能，继续在高科技制造业中熠熠生辉，引领人类探索更精细、更高效、更环保的制造新纪元。
​
