在半导体制造领域，晶圆背面减薄工艺已成为实现集成电路小型化和提升性能的关键步骤。这一技术不仅推动了半导体产业的进步，还深刻影响了消费电子、汽车电子及物联网（IoT）设备的发展。本文将深入探讨晶圆背面减薄的优势与挑战，以期为相关领域的研究者和从业者提供参考和启示。

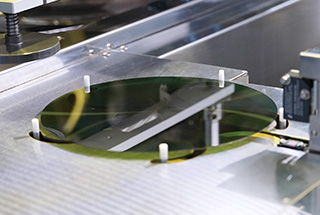

 晶圆背面减薄的优势

1. 提升散热效率

随着芯片集成度的不断提高，晶体管数量急剧增加，散热已成为影响芯片性能和寿命的关键因素。晶圆背面减薄有助于热量更有效地从衬底导出，显著提升芯片的散热效率。薄的芯片结构能够减小热阻，使热量更快速地传递至封装体外部，从而保持芯片在较高性能下的稳定运行。这对于高性能计算和存储需求尤为重要，能够有效避免因过热而导致的性能下降和寿命缩短。

2. 减小封装体积

在微电子产品日益向轻薄短小方向发展的趋势下，晶圆背面减薄成为实现这一目标的关键技术。通过减薄晶圆，可以显著减小芯片的封装体积，进而降低整个电子产品的尺寸和重量。这不仅满足了消费者对便携性和美观性的需求，还为设计师提供了更多在有限空间内优化布局的可能性，提升了产品的整体性能和用户体验。

3. 降低内部应力

晶圆厚度减薄还有助于减少芯片工作过程中产生的内部应力。较厚的晶圆在受热时，背面会产生较大的内应力，随着温度升高，基体层之间的热差异性加剧，进一步加大了内应力，可能导致芯片破裂。而减薄后的晶圆能够有效降低这种应力，提高芯片的可靠性和耐用性。

4. 提高电气性能

晶圆背面减薄后，背面镀金使地平面更接近电路层，从而改善了器件的高频性能。这种结构变化有助于降低信号传输过程中的损耗，提高信号质量和传输速率。对于高速通信和数据处理应用而言，这是至关重要的优势。

5. 提高划片加工成品率

晶圆减薄还能够减轻封装划片时的加工量，避免划片中产生崩边、崩角等缺陷，降低芯片破损的概率。这不仅提高了划片加工的成品率，还减少了材料浪费，降低了生产成本。

然而，晶圆背面减薄工艺也面临着一定的挑战。首先，减薄过程中可能会引入新的缺陷，如划伤、裂纹等，这要求工艺控制必须非常精确。其次，减薄后的晶圆在后续加工和封装过程中需要更加细致的处理，以避免因脆性增加而导致的破损。此外，晶圆背面减薄技术的成本也是一大考量因素，包括设备投资、工艺优化及良品率提升等方面的成本。

为了克服这些挑战，研究者们正不断探索新的减薄技术和工艺优化方案。例如，采用先进的化学机械抛光（CMP）技术，可以在保证减薄效果的同时，减少表面缺陷的产生。同时，通过引入先进的检测设备，可以实时监控减薄过程中的质量变化，确保最终产品的可靠性。

未来，随着半导体技术的不断发展，晶圆背面减薄工艺将扮演更加重要的角色。它不仅将继续推动集成电路的小型化和性能提升，还将为新兴领域如人工智能、5G通信等提供强有力的技术支持。因此，我们有理由相信，在研究者们的共同努力下，晶圆背面减薄工艺将不断取得新的突破，为半导体产业的繁荣和发展贡献力量。
​
