晶圆减薄机作为半导体制造中的关键设备，其精度要求极为严格，直接关系到芯片的最终质量和性能。本文将深入探讨晶圆减薄机的主要精度要求，包括晶圆厚度精度、表面平整度、片内厚度变化（TTV）、片间厚度变化（WTW）、表面粗糙度以及晶圆减薄过程中的平衡性等多个方面。

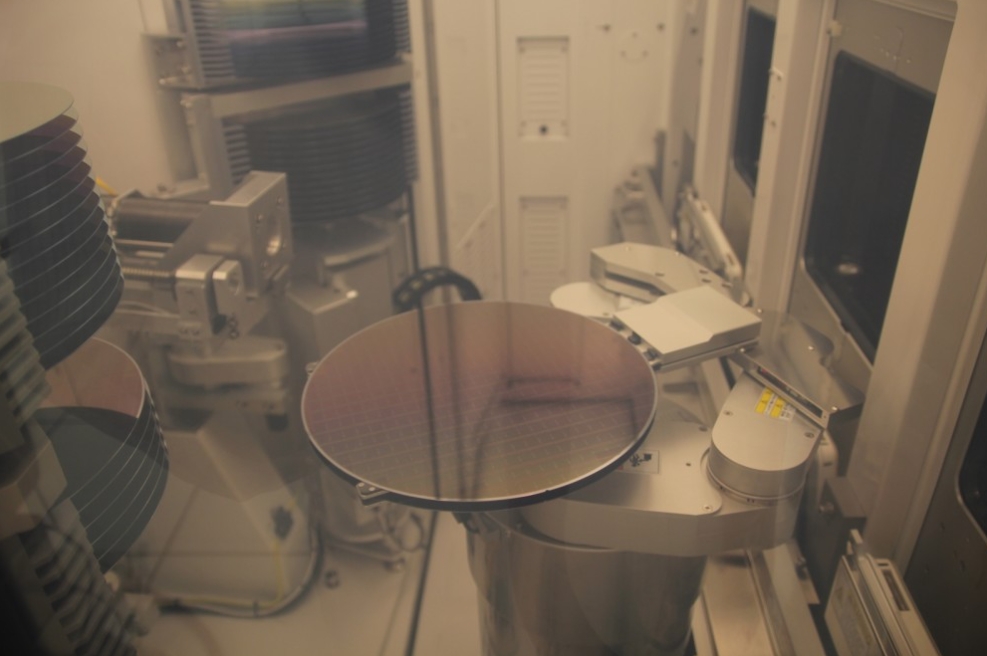

 晶圆厚度精度

       晶圆减薄是指将芯片制作过程中的硅晶圆从厚度大约800~1000微米减薄到一定规格（一般在100~200微米左右）的工艺过程。晶圆减薄机在这一过程中的首要任务是确保减薄后的晶圆厚度达到预定的精度要求。目前，全球顶级的研磨设备如东京精密的HRG3000RMX，其精度可达到TTV/WTW 0.5μm，而国内最高精度的设备如华海清科的Versatile-GP300，其TTV精度小于1μm。这些高精度的设备为后续的封装工艺提供了坚实的基础，确保了芯片在封装后的稳定性和可靠性。

 表面平整度

       晶圆减薄后的表面平整度是另一个重要的精度要求。表面平整度不仅影响芯片的封装质量，还直接关系到芯片的性能和可靠性。晶圆表面应该呈现出平整的特点，不应出现表面凸起或陷入的情况。为了实现这一目标，晶圆减薄机通常采用精密的机械系统和控制系统，通过金刚石磨轮对晶圆进行均匀磨削，确保减薄后的晶圆表面平整度高。同时，一些先进的设备还配备了氧化膜等工艺，用于弥补晶圆表面存在的不平整情况，进一步提高表面平整度。

片内厚度变化（TTV）

       片内厚度变化（TTV）是指晶圆表面各点厚度与平均厚度的最大偏差。TTV是衡量晶圆减薄机精度的重要指标之一。较小的TTV值意味着晶圆表面厚度更加均匀，有利于提高芯片的性能和可靠性。目前，全球顶级的晶圆减薄机如东京精密的HRG3000RMX，其TTV精度可达到0.5μm，而国内设备如华海清科的Versatile-GP300，其TTV精度也小于1μm。这些高精度的设备为制造高性能芯片提供了有力保障。

 片间厚度变化（WTW）

       片间厚度变化（WTW）是指不同晶圆之间厚度的差异。WTW值越小，说明晶圆减薄机在连续加工过程中的一致性越好，这对于大批量生产尤其重要。在半导体制造中，即便是微小的WTW差异也可能导致芯片在后续工艺中的性能偏差，进而影响整批产品的良率和最终用户的使用体验。因此，控制WTW成为晶圆减薄工艺中的一个关键环节。

       为了实现WTW的最小化，晶圆减薄机制造商不断研发新技术，优化设备结构，提高控制系统的精度和稳定性。例如，通过采用先进的传感器和反馈机制，实时监测并调整磨削过程中的力度和速度，确保每一片晶圆都能达到预期的厚度。此外，对磨轮的材质、形状和磨损情况进行精细管理，也是减少WTW的有效手段。

       随着半导体技术的飞速发展，对晶圆减薄机的精度要求日益提高。制造商们正致力于开发新一代晶圆减薄技术，如化学机械抛光（CMP）与物理研磨相结合的复合工艺，以期在保持高效率的同时，进一步提升晶圆减薄的精度和一致性。这些创新技术的应用，将为半导体行业带来更多高性能、高可靠性的芯片产品，推动整个行业的持续进步与发展。
​
