磷化铟抛光机：光电子芯片制造的核心平坦化设备解析

在5G通信、数据中心与AI算力爆发的驱动下，磷化铟抛光机已成为制造高性能光电子芯片不可或缺的核心装备。磷化铟（InP）作为重要的Ⅲ-Ⅴ族化合物半导体材料，具有高的电子迁移速率和良好的光学性能，能有效降低光通信中的传输损耗，是微波器件、高速高频器件以及光电集成电路元器件的理想衬底材料。而磷化铟衬底的表面质量，直接决定了后续外延生长与器件制备的精度与可靠性。本文将为您深入解析磷化铟抛光机的设备构成、工作原理与应用前景。

一、什么是磷化铟抛光机？

磷化铟抛光机是专用于磷化铟晶圆表面精密加工的半导体设备，核心工艺为化学机械抛光（CMP） 。CMP技术通过化学与机械的协同配合进行晶圆抛光，是目前公认的表面抛光效果最好、精度最高的晶圆表面加工方法。磷化铟晶圆对表面平整度和粗糙度有极高要求，通常要求表面粗糙度小于0.5nm——表面粗糙度低有助于提高载流子迁移率、减少散射，从而提升器件的效率和性能。

二、CMP工作原理：化学与机械的协同

磷化铟CMP过程是表面化学反应与磨粒机械去除作用耦合的结果。晶片表面经化学反应形成易去除的腐蚀层，再利用磨料的机械作用进行去除。通过这样的复合作用，不仅提高了材料去除效率，还减少了对基体材料的损伤。CMP技术基于Preston方程阐述去除速率与抛光压力、转速的关系。

研究表明，通过优化抛光头压力及抛光头与抛光垫转速等工艺参数，可将磷化铟晶圆表面粗糙度（Ra）控制在0.624nm，总厚度变化（TTV）≤4μm，表面粗糙度均方根（RMS）≤0.2nm。

三、三步抛光工艺

磷化铟抛光通常分为粗抛、中抛、精抛三个阶段：

• 粗抛阶段：采取压纹结构的抛光布、大粒径磨料的抛光液和强效氧化剂，使化学与机械作用在较高模式下达到平衡，快速实现表面镜面化。粗抛去除速率稳定在（1.5±0.2）μm/min。

• 中抛阶段：采取平面结构抛光布、较小粒径磨料的抛光液和过氧化氢氧化剂，在较低作用模式下实现局部平整度控制。

• 精抛阶段：采取绒毛结构抛光布、更小粒径磨料的抛光液，实现对表面粗糙度的精细控制。精抛去除速率稳定在（100±10）nm/min。

四、设备类型与核心技术

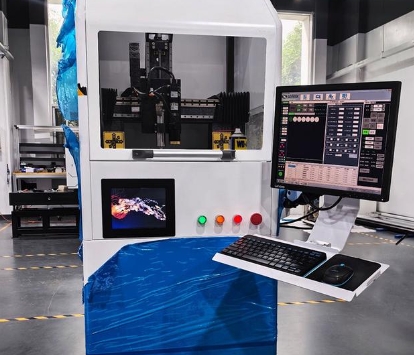

磷化铟抛光机主要分为单面抛光机和双面抛光机两大类。典型设备采用整体铸造式铸铁机身，具备高刚性、高稳定性；主轴采用高刚性、低振动设计，防止加工过程中产生抖动；配备特殊上压头和大盘冷却结构，有效控制盘面平整度。

在设备研发领域，针对磷化铟软脆易碎的特性，采用树脂环配合UV蓝膜等先进夹具设计，使晶圆各部位受压均匀，加工后晶圆弯曲度可控制在约0.06μm。此外，电化学机械抛光（ECMP） 等新技术也在快速发展。

五、主要应用领域与市场前景

磷化铟抛光机广泛应用于：光通信——光纤通信激光器、光电探测器；高频毫米波器件——5G/6G通信中的高频器件；光电集成电路（OEIC） ——将光电子与电子功能集成的芯片。

随着AI算力需求爆发与光通信产业向800G、1.6T速率演进，磷化铟衬底需求持续攀升。6英寸磷化铟抛光片价格曾涨至3800元/片的高位。在国产设备方面，特思迪可提供磷化铟衬底材料的减薄、研磨、抛光设备和工艺解决方案；苏州铼铂专注于半导体材料高精密减薄抛光，总厚度变化（TTV）最高可达1μm，表面粗糙度5nm以下；中科院上海微系统所配备的LP70抛光机，可用于硅基及磷化铟等三五族化合物半导体的减薄工艺。

结语

磷化铟抛光机是连接晶圆制造与芯片封装的关键装备。随着光通信、AI数据中心等产业的蓬勃发展，高性能磷化铟抛光机将在半导体产业链中发挥日益重要的作用。了解其设备构成与工艺特点，有助于企业在设备选型与工艺优化中做出更明智的决策。
